Descrizione Progetto

ERGODRIVE

SERVO-AZIONAMENTO PER TELAI TESSILI

  • Servo-azionamento digitale per motore principale, tirapezza, svolgitore e avvolgitore

  • Vasta gamma di potenza ed elevate prestazioni in dimensioni compatte

  • Facilità di regolazione e funzionamento automatico con qualsiasi tipo di filato

  • Gestione cella di carico per il controllo della tensione d’ordito

  • Master/Slave per la tessitura sincronizzata

  • Predisposizione per controllo remoto e terminale di programmazione

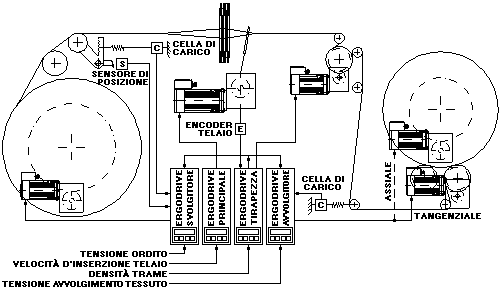

Ergotron presenta un servo-azionamento digitale per telai tessili, che ingloba le quattro applicazioni fondamentali:

  • Motore principale

  • Tirapezza

  • Svolgitore dell’ordito

  • Avvolgitore del tessuto

L’ERGODRIVE è stato dotato di software necessario per le quattro applicazioni sopra indicate e consente il controllo e la regolazione elettronica di parametri importanti quali la velocità del telaio, la velocità di marcia lenta, la densità di trama, la tensione dell’ordito e dell’avvolgimento del tessuto.

L’innovazione del sistema consiste nel sincronismo delle quattro applicazioni, ossia nel momento in cui si effettua una variazione di uno o più parametri in una delle quattro applicazioni, gli altri tre azionamenti aggiornano immediatamente i loro dati di riferimento.

Il beneficio che deriva da tale proprietà è un’estrema regolarità di tessitura e la possibilità di cambiamenti dinamici della velocità del telaio, della densità di trama, della tensione dell’ordito e dell’avvolgimento del tessuto, comandati sia dal controllo remoto sia da ERGODRIVE stesso.

ERGODRIVE può essere utilizzato su tutti i tipi di telai, sia nuovi, con elettronica sofisticata in grado di comunicare con interfaccia seriale, sia con telai non dotati di elettronica a microprocessore.

Su questi ultimi, ERGODRIVE offre all’operatore tessile la possibilità di impostare e visualizzare i dati di tessitura come se fosse un telaio di ultima generazione.

CARATTERISTICHE TECNICHE

  • Ingressi e uscite programmate a seconda dell’applicazione

  • Ingressi encoder motore ed encoder master

  • Uscita programmabile encoder simulato

  • Ingressi programmabili per riferimento velocità e controllo di coppia

  • Ingressi programmabili per cella di carico, sensore analogico e potenziometro

  • 17 ingressi digitali – 2 ingressi analogici

  • 3 uscite digitali – 1 uscita analogica programmabile

  • EEPROM per backup parametri di configurazione

  • Monitor display in sette lingue (ITA-ENG-DEU-FRA-ESP-POR-DUT)

  • Predisposizione per controllo tastiera e display da remoto

  • Interfaccia seriale RS485 per controllo Master/Slave

  • Interfaccia seriale RS485 per controllo remoto da telaio e terminale di programmazione

ACCESSORI

  • Software di comunicazione per PC desktop, notebook e palmare pocket PC
